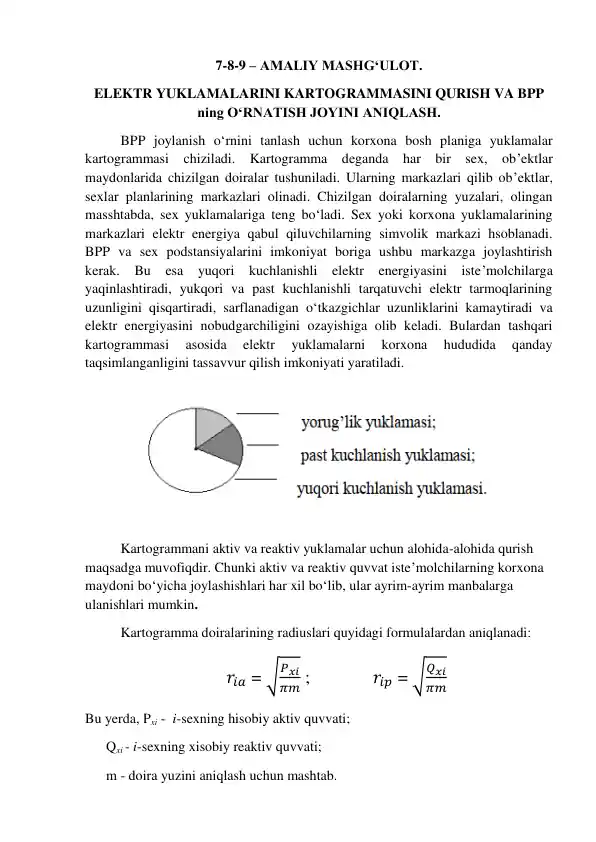

BPP joylanish oʻrnini tanlash uchun korxona bosh planiga yuklamalar kartogrammasi chiziladi. Kartogramma deganda har bir sex ob’ektlar maydonlarida chizilgan doiralar tushuniladi. Ularning markazlari qilib ob’ektlar, sexlar planlarining markazlari olinadi. Chizilgan doiralarning yuzalari, olingan masshtabda, sex yuklamalariga teng boʻladi. Sex yoki korxona yuklamalarining markazlari elektr energiya qabulqiluvchilarning simvolik markazi hsoblanadi. BPP va sex podstansiyalarini imkoniyat boriga ushbu markazga joylashtirish kerak. Bu esa yuqori kuchlanishli elektr energiyasini iste’molchilarga yaqinlashtiradi, yukqori va past kuchlanishli tarqatuvchi elektr tarmoqlarining uzunligini qisqartiradi, sarflanadigan oʻtkazgichlar uzunliklarini kamaytiradi va elektr energiyasini nobudgarchiligini ozayishiga olib keladi. Bulardan tashqari kartogrammasi asosida elektr yuklamalarni korxona hududida qanday taqsimlanganligini tassavvur qilish imkoniyati yaratiladi. Kartogrammani aktiv va reaktiv yuklamalar uchun alohida-alohida qurish maqsadga muvofiqdir. Chunki aktiv va reaktiv quvvat iste’molchilarning korxona maydoni boʻyicha joylashishlari har xil bo’lib, ular ayrim-ayrim manbalarga ulanishlari mumkin. Kartogramma doiralarining radiuslari quyidagi formulalardan aniqlanadi:
