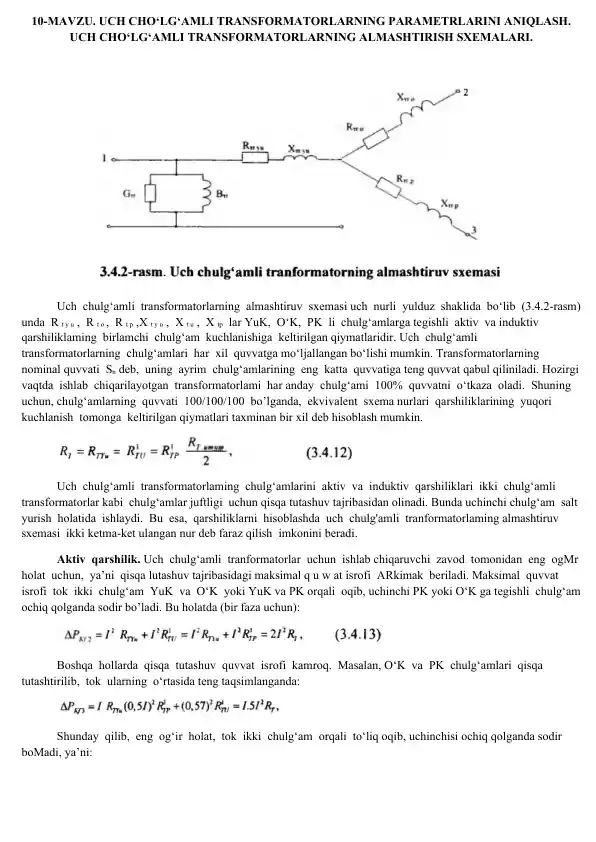

Uch chulg‘amli transformatorlarning almashtiruv sxemasi uch nurli yulduz shaklida bo‘lib unda R t y u, R t o, R t p, X t y u, X t u, X tp lar YuK, O‘K, PK li chulg‘amlarga tegishli aktiv va induktiv qarshiliklaming birlamchi chulg‘am kuchlanishiga keltirilgan qiymatlaridir. Uch chulg‘amli transformatorlarning chulg‘amlari har xil quvvatga mo‘ljallangan bo‘lishi mumkin. Transformatorlarning nominal quvvati Sn deb, uning ayrim chulg‘amlarining eng katta quvvatiga teng quvvat qabul qiliniladi. Hozirgi vaqtda ishlab chiqarilayotgan transformatorlami har anday chulg‘ami 100% quvvatni o‘tkaza oladi. Shuning uchun, chulg‘amlarning quvvati 100/100/100 bo’lganda, ekvivalent sxema nurlari qarshiliklarining yuqori kuchlanish tomonga keltirilgan qiymatlari taxminan bir xil deb hisoblash mumkin. Uch chulg‘amli transformatorlaming chulg‘amlarini aktiv va induktiv qarshiliklari ikki chulg‘amli transformatorlar kabi chulg‘amlar juftligi uchun qisqa tutashuv tajribasidan olinadi. Bunda uchinchi chulg‘am salt yurish holatida ishlaydi. Bu esa, qarshiliklarni hisoblashda uch chulg‘amli tranformatorlaming almashtiruv sxemasi ikki ketma-ket ulangan nur deb faraz qilish imkonini beradi. Aktiv qarshilik.
